안녕하세요, Autodesk 골드파트너 단군소프트입니다.

오늘은 제조에 대한 지식을 기반으로 Feature를 자동으로 인식하고, 모델을 기반으로 지능적 의사 결정을 내리고, 결과물을 생성, 반복적인 프로세스를 자동화할 수 있는 부품 가공에 특화된 FeatureCAM 시스템에 대해 안내해 드리도록 하겠습니다.

그럼 시작해볼까요?

일반적인 CAM S/W의 주요작업 과정

1. 작업할 모델을 불러와 가공 공정을 어떻게 구성할지 황삭, 중삭, 정삭, 잔삭 등의 가공 공정을 구상하게 됩니다.

2. 각각의 가공 공정별로 가공 영역을 선택하고, 맞는 가공 방법을 선정 후 공구를 선택합니다.

3. 선택한 공구에 맞는 회전수와 절삭 속도를 입력하고 공구에 적합한 스탭오버와 절삭 깊이 등을 입력하여, 툴 패스 경로 생성을 위한 연산합니다.

이러한 일련의 복합한 과정을 가공 공정별로 반복적을 실행하게 되며 CAM작업에 많이 시간이 소요될 수밖에 없고 작업자의 휴먼 에러 발생시 불량이 발생되는 등의 근본적인 문제가 발생하게 됩니다.

CAM작업 숙련자가 아닌 경험이 없는 작업자가 CAM 작업을 하게 되며 가공에 적합한 가공 공정 및 가공방법 등의 가공에 필요한 조건들을 적용하기 어려워 원활한 가공을 할 수 없고 불량 등으로 생산성 저하로 이어집니다.

FeatureCAM에서 Feature란?

일반적인 Feature란 포켓, 홀, 보스 등 CAD상에서 지오메트릭 Feature를 의미합니다. 하지만 FeatureCAM에서의 Feature는 가공의 공정, 가공방법, 공구선정, 절삭조건 등의 가공에 필요한 조건 값들을 모두 포함한 머시닝 Feature를 의미하며 올인원 Feature라고도 합니다.

FeatureCAM은 다양한 공구, 가공조건, 가공전략을 라이브러리화하여 자동으로 가공데이터를 생성할 수 있는 시스템으로 구성되어 있어 쉽고 빠르고 정확하게 작업을 진행하실 수 있습니다. 이해를 돕기 위해서 간단 예로 일반적인 CAM은 서울에서 부산으로 운전해서 가는 것이고 FeatureCAM은 최첨단 자율주행시스템으로 가는 것으로 이해가 빠를 것입니다.

FeatureCAM – Feature Based 작업

FeatureCAM에서 작업은 앞에서 설명드린 일반적인 CAM S/W작업 과정에서 동일하게 파트를 불러오거나 형상을 그리는 것은 동일하나 툴 패스 작업에 행하는 모든 작업 과정을 Feature 정의만으로 자동 수행된다고 설명드릴 수 있습니다. 좀 더 자세히 설명 드리면 불러온 도면이나 모델에 대해 Feature 형상에 맞게 Feature를 정의하고 시뮬레이션을 실행하면 자동적으로 툴 패스 연산이 이루어지고 동시에 NC 코드가 자동 출력되어 이로 인해 CAM 작업 시간을 단축시킬 수 있어 전반적인 제조 공정의 제조 리드타임을 단축도 시키실 수 있습니다.

FeatureCAM Automatically

● 자동 공구 선택

● Stepover와 절삭 깊이를 포함한 피드(Feed), 스핀들 속도 자동 계산

● 황삭, 정삭 등 가공 방법 결정

● 툴 패스 및 NC코드 생성

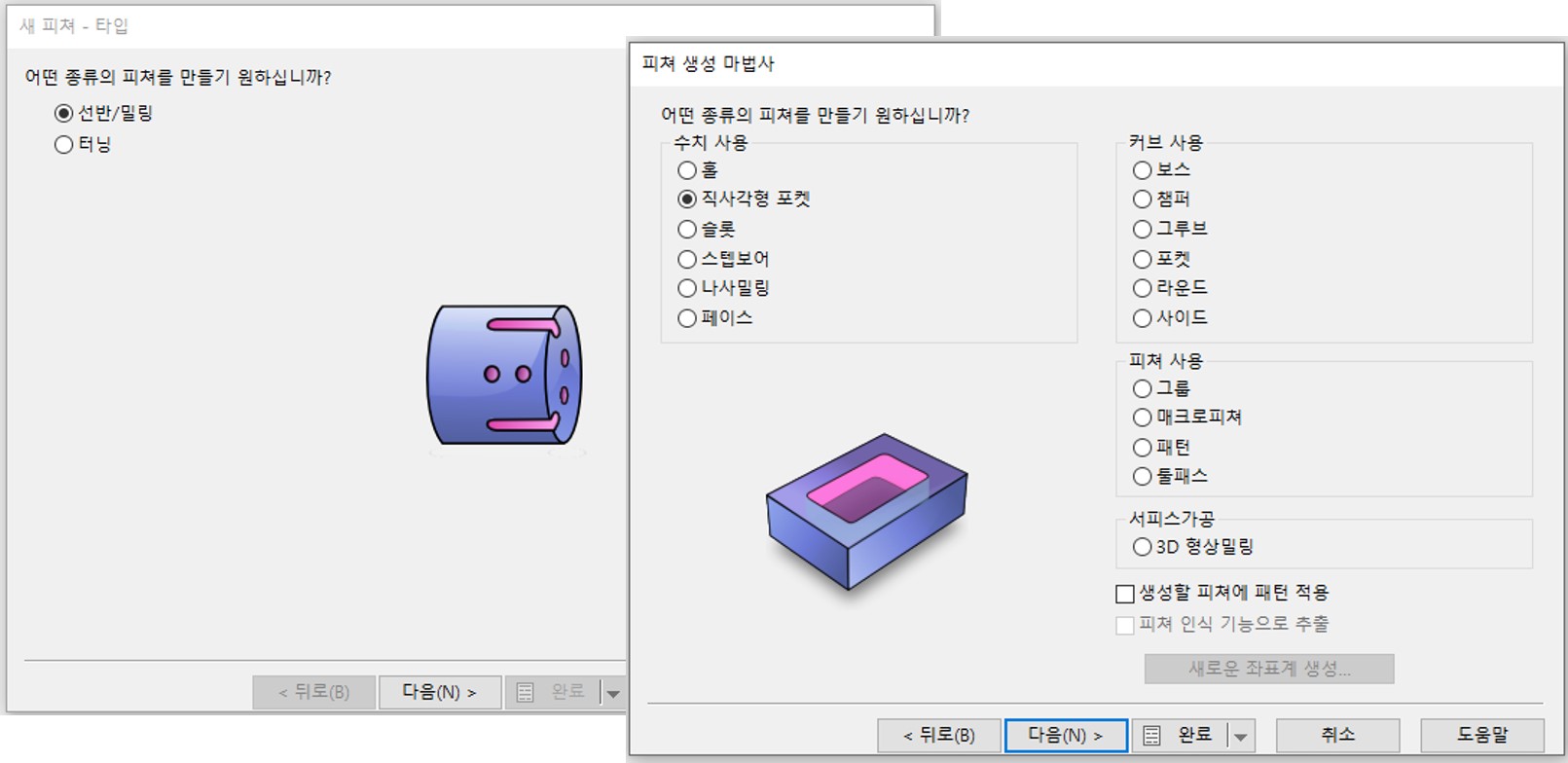

대화형 인터페이스

피쳐캠의 인터페이스는 대화형 인터페이스로 구성되어 있어 누구나 쉽게 작업이 가능합니다.

그림에서 보시는 것처럼 대화형 인터페이스를 통해 작업요소가 포함된 것을 볼 수 있습니다. 체크만 하시면 초보자도 바로 작업하실 수가 있고, 이와 같은 대화형 인터페이스를 통해서 선반, 밀링 및 어려운 복합가공의 데이터도 손쉽게 작업하여 가공 데이터를 만들 수 있습니다.

AFR (Automatic Feature RECOGNITION)

● 자동 Feature 정의

● 홀, 보스, 측면 및 포켓 등 Feature 자동 인식

● 대화형 기능 인식에 비해 프로그래밍 시간 단축

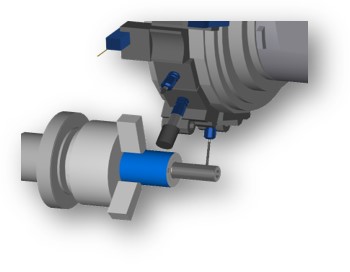

TURN/MILL

턴밀 복합가공의 다양한 턴밀 장비에 대해 데이터를 지원합니다.

선반과 밀링의 프로그래밍을 동시에 작업하실 수 있고, 시뮬레이션 검증을 통해 안정적 가공을 하실 수 있습니다.

가공 데이터 생성에 어려웠던 복합가공기의 데이터 생성도 Feature CAM의 쉬운 인터페이스와 Feature 정의만으로도 쉽게 적용하여 최적화된 복합 가공을 할 수 있게 합니다.

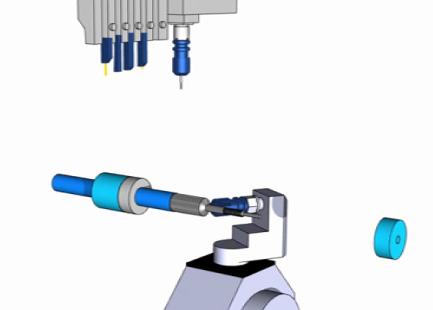

Swiss Turn

● Swiss Type 선반에 대한 프로그래밍 지원

● 빠른 프로그래밍

● 전 세계의 다양한 Swiss Type에 대한

● Post Processor 지원

● Synchronize로 최적의 가공 프로세스 운영

● 효율적인 사이클 시간으로 비용 절감

● 기계 사용의 극대화

Wire EDM

● 2축 및 4축 Wire EDM에 대한 프로그래밍 지원

● 쉬운 진출입 설정으로 빠른 프로그래밍

기술 자산의 DB화

Feature CAM을 통해 작성된 가공 데이터베이스 등을 표준화하여 네트워크를 통해 회사 내의 모든 직원들이 동일한 데이터 베이스를 공유를 통해 회사의 표준화된 DB를 사용할 수 있습니다. 이렇게 가공의 표준화를 통해 가공 노하우를 DB화하여 기술의 자산화를 이룰 수 있게 됩니다.

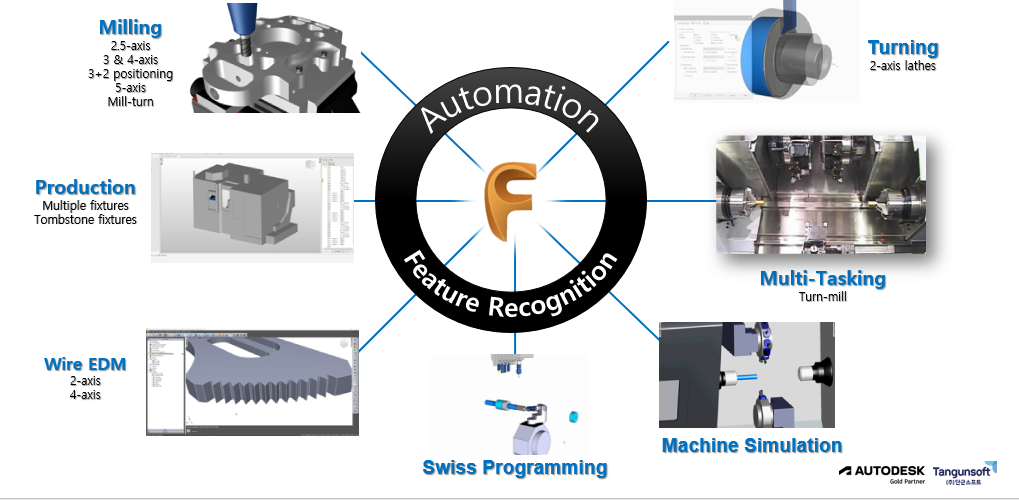

다양한 CNC 장비 적용

이처럼 Feature CAM은 밀링, 선반, 턴밀 복합가공기, 멀티 픽스쳐 장비, 와이어 EDM장비, 스위스형 선반 등 다양한 CNC 장비를 하나의 시스템에서 활용할 수 있어 제조 전반의 모든 가공 장비에 필요한 가공 데이터를 FeatureCAM 하나의 시스템에서 지원하여 적은 비용으로 다양한 장비를 활용할 수 있는 시스템입니다.

Summary

FeatureCAM은 앞서 설명드린 것처럼 멀티 플레이어 시스템으로 다양한 장비와 산업군에 사용할 수 있으며, 쉽고 빠른 Feature 생성과 표준화된 DB를 사용, 안전한 검증 기능으로 CAM작업 시간 단축, 가공 품질 개선, 일관성 있는 고품질 부품을 생산할 수 있게 도와주어 기업의 매출을 증대 기여할 수 있습니다.

여기까지 Autodesk FeatureCAM에 대한 제품 소개였습니다. 관심있으시거나 궁금한 사항이 있으시다면 아래로 언제든 문의주세요!
